焼結メッシュ vs プリーツカートリッジ：洗浄性とライフタイムコスト

プロセスエンジニアがフィルターエレメントの選定を行う際、通常は技術仕様が議論を主導します。すなわち、ろ過精度（ミクロンレーティング）、流量、圧力損失、構成材質などです。しかし、購買部門が見積書を確認する際、購入コストが半分のフィルターは、所有コスト（ランニングコスト）がしばしば3倍になることがあります。その理由は、効果的に洗浄できないか、洗浄サイクルによってろ過材（メディア）が損傷するか、あるいは交換周期が数ヶ月単位ではなく数週間単位になってしまうためです。

本記事では、操業において最も重要な指標である「洗浄性」と「ライフタイムコスト（生涯コスト）」の観点から、再利用可能な2つのろ過材（メディア）である焼結金網とプリーツ金網フィルターカートリッジを比較します。どちらも高温、腐食性化学薬品、高圧の用途に適した金属フィルター技術です。しかし、その洗浄挙動、流量回復、および総コストの推移は大きく異なり、選択を誤ると、初年度のうちにメンテナンス予算にその影響が現れます。

各技術の概要

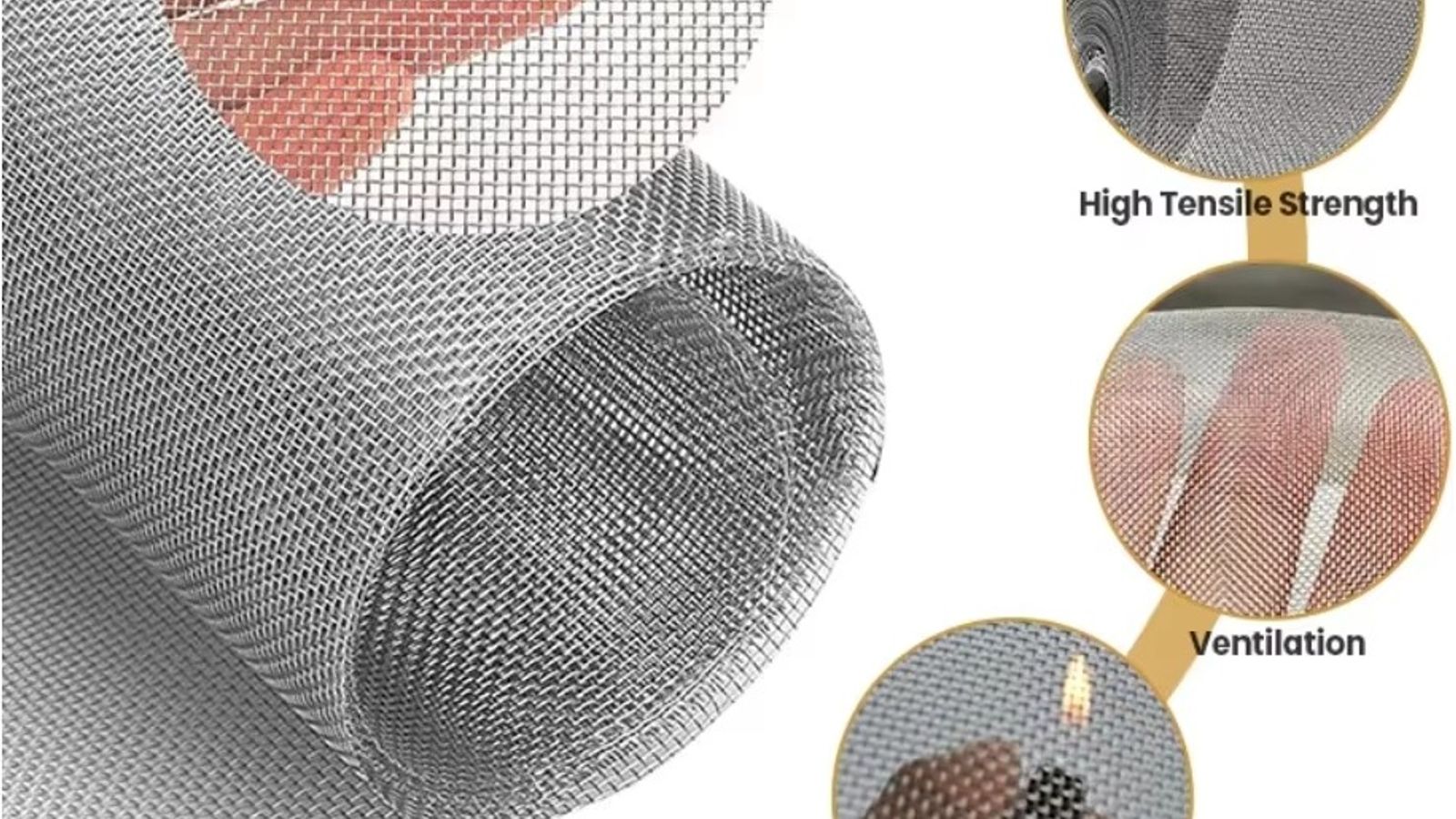

焼結金網 は、複数層の金網（通常は段階的に細かいろ過精度を持つ5層）を積層し、不活性雰囲気中で加熱・加圧して真空焼結することによって製造されます。焼結プロセスにより、すべての層の界面におけるワイヤーの交点が拡散接合され、精密な孔径制御を備えた剛性の高い一体型多孔質プレートが形成されます。ろ過精度は絶対値で1 µmから200 µmの範囲であり、完成したエレメントは機械加工、溶接、パンチング、またはディスク、シリンダー、コーン、およびカスタム形状への成形が可能です。

プリーツ金網フィルターカートリッジ は、単層または複合層の金網をプリーツ状に折りたたむことで、所定の円筒形ハウジング内の表面積を最大化し、溶接、エポキシ接着、または機械的クリンプによってエンドキャップを取り付けることで製造されます。直径2.5インチのハウジングに収まる標準的な10インチカートリッジは、平らなディスク形状では0.5–2.0平方フィートのフィルター面積しか確保できませんが、プリーツ構成にすることで、同じハウジング内で3–8平方フィート（4–15倍の表面積増加）にまで拡大できます。ろ過精度は、金網層に応じて2 µmから500 µmの範囲に及びます。

洗浄性の格差 — なぜそれがライフタイムコストを左右するのか

どちらのろ過材（メディア）も洗浄して再利用可能ですが、洗浄後の流量回復の度合いにおいて両者には大きな差が生じます。これが重要である理由は、規定の流量を回復できない洗浄サイクルを繰り返すごとに交換スケジュールが早まるためです。また、フィルターエレメントの交換コストには、部品そのものだけでなく、プロセスのダウンタイム、労力、および汚れたエレメントの廃棄コストも含まれます。

焼結金網 は、金属製ろ過材（メディア）の中で洗浄性のベンチマークとなっています。その剛性の高い一体型構造は、以下の過酷な洗浄に耐えることができます：超音波洗浄（通常20–40 kHz、水系または溶剤槽で10–30分間）により85–95%の流量回復を達成、定格逆圧（ディスクエレメントの場合は通常5–10 bar）までの逆洗、酸（硝酸、リン酸、クエン酸）、アルカリ（NaOH 5–10%）、および有機汚れ除去用の酸化剤による化学洗浄、さらには高濃度ケーキ用途における平滑な表面の機械的スクレーピングやブラッシング。極めて重要な点として、焼結接合により、強力な洗浄中もワイヤーのズレが防止されます。つまり、洗浄サイクルに入る前の細孔構造が、洗浄後もそのまま維持されます。Kaifilの現場データによると、オペレーターは以下の成果を達成しています。

プリーツカートリッジ は洗浄可能範囲が狭くなります。プリーツ形状は、コンパクトなハウジング内でろ過面積を増やすには優れているものの、洗浄のデッドスペース（シャドウゾーン）を生み出します。逆洗時に深いプリーツの内面へ流れる流量が減少し、超音波キャビテーションがプリーツの根元まで十分に浸透しない場合があります。さらに重大なことに、プリーツ形状はメッシュ層の構造的完全性とエンドキャップの接合強度に依存します。強力な化学洗浄や繰り返される熱サイクルによってプリーツが緩み、有効ろ過面積が減少したり、最悪の場合はエンドキャップが剥離したりする恐れがあります。洗浄後の流量回復率は通常60〜85%の範囲であり、多くの用途で許容範囲内ですが、不完全な回復が累積することで、同一の運転条件下においてプリーツカートリッジは焼結ディスクよりも早く寿命に達することになります。

ろ過面積：プリーツ型の優位性

プリーツカートリッジは、単位体積あたりのろ過面積において圧倒的に有利です。2.5インチのハウジングに収まる30インチの焼結メッシュカートリッジのろ過面積が約1.0〜1.5 ft²であるのに対し、同等サイズの60〜80プリーツのプリーツカートリッジは4〜8 ft²を提供します。この違いは、主に次の2つのシナリオで重要になります。

• 高濃度の固形物負荷 — ろ過面積が大きいためケーク負荷が分散され、洗浄間隔が延長されます。これにより、1回あたりの洗浄による流量回復率が低くても、プリーツカートリッジの方が人件費を抑えられる選択肢となる場合があります。
• 設置スペースが限られている場合 — 既存のハウジングを大型化できない場合、プリーツ形状により同じフォームファクタでより多くのろ過面積を確保できるため、設備改造を行うことなくエレメントの交換頻度を減らすことができます。

5年間のライフタイムコスト比較

以下は、一般的な化学プロセスろ過用途（公称10 µm、ステンレス鋼316L、20 barの差圧仕様、2週間ごとの定置洗浄（CIP））における、30インチエレメント1本を備えた単一フィルターハウジングに基づく代表的な比較です。実際のコストはプロセス条件によって異なりますが、相対的な比率は参考になります。

この傾向は、どの用途でも一貫しています： 焼結金網は、プロセスにおいて効果的な洗浄が可能であれば、購入コストは高くなりますが、所有コスト（維持費）は安くなります。損益分岐点は通常、稼働後 12–18 ヶ月にあります。設備の寿命が数年に及ぶプロセスでは、焼結金網が低コストな選択肢となります。短期のキャンペーン、パイロットプラント、またはフィルターが消耗品となる用途（例：ケーキが製品であり、フィルターの洗浄頻度が低い触媒回収など）では、プリーツカートリッジの方が優れた投資効率を提供します。

化学的適合性と温度限界

両方のろ材は本質的にオールメタル（全金属製）であり、ポリマーフィルターでは対応できない温度や化学環境に適合します。SS316L 構造の場合、酸化雰囲気における両方の常用温度上限は約 480°C（連続）であり、これはフィルターの構造ではなく金属合金によって制限されます。これにより、両方の技術は、使い捨てのポリマーやセルロースのカートリッジが使用できない用途である、高温ガスろ過、ポリマーメルトろ過、高温溶剤回収に適しています。

化学薬品用途における主な違いは、 エンドキャップの適合性。エポキシ接着されたプリーツカートリッジのエンドキャップは、耐熱温度が約150〜200°Cに制限され、ケトンやエステル系の溶剤に侵される可能性があります。溶接エンドキャップ構造にすることでこの制限は解消されますが、コストが上昇します。焼結メッシュのディスクおよびシリンダーにはエンドキャップがなく、エレメント全体が単一の一体構造（モノリシック構造）であるため、化学的に均質であり、必要に応じてハウジングに完全に溶接することができます。腐食性の高い溶剤や高温下での使用において、焼結メッシュはエンドキャップの破損リスクを完全に排除します。

耐差圧性能

焼結メッシュプレートは、直径や厚さにもよりますが、順方向で通常20〜50 bar（300〜700 psi）の差圧に耐えることができます。一方、折りたたまれた形状を持つプリーツカートリッジは、順方向の許容差圧（ΔP）が5〜20 barに制限されています。これはほとんどの液体ろ過には十分ですが、高粘度のポリマーや高粘度オイルのろ過においては重大な制限となります。逆流（逆洗）運転においては、構造的な損傷を避けるため、どちらのろ材も通常5〜10 barに制限されます。

選定方法

焼結メッシュは、 フィルターが連続プロセスにおける恒久的な設備である場合、効果的な洗浄（逆洗、超音波、化学洗浄）が運転手順に組み込まれている場合、差圧が20 barを超える場合、プロセス流体に腐食性溶剤が含まれるか温度が200°Cを超える場合、またはエンドキャップの破損が許容できないリスクである場合に適しています。初期導入コストは高くなりますが、長寿命化、交換頻度の低減、およびプロセスのダウンタイム削減によって十分に回収可能です。

プリーツカートリッジは、 ハウジング容積あたりの最大ろ過面積が最優先の制約である場合、洗浄頻度が低く、定期メンテナンスの一環として交換が行われる場合、既存のハウジングがあり変更できない場合、あるいは、初期の設備投資コストの低さが主な決定要因となる短期的なキャンペーン、パイロット試験、またはバッチプロセスなどの用途に適しています。

KAIFILは、SS316Lおよび特殊合金製の5層焼結メッシュフィルターエレメントを、ディスク、シリンダー、コーン、およびカスタム形状で、ろ過精度1 µmから200 µm（絶対ろ過精度）まで製造しています。また、高温用途向けに溶接エンドキャップを備えた、標準の10インチ、20インチ、30インチ長さのプリーツ金網カートリッジも提供しています。当社のエンジニアリングチームが、流体、温度、圧力、固形物負荷、洗浄プロトコルなどのプロセスデータを評価し、お客様の特定の運転条件に最も費用対効果の高い技術をご提案いたします。
