鉱山脱水用ウェッジワイヤースクリーンパネル：スロットサイズと開口率が脱水効率をどのように定量化するか

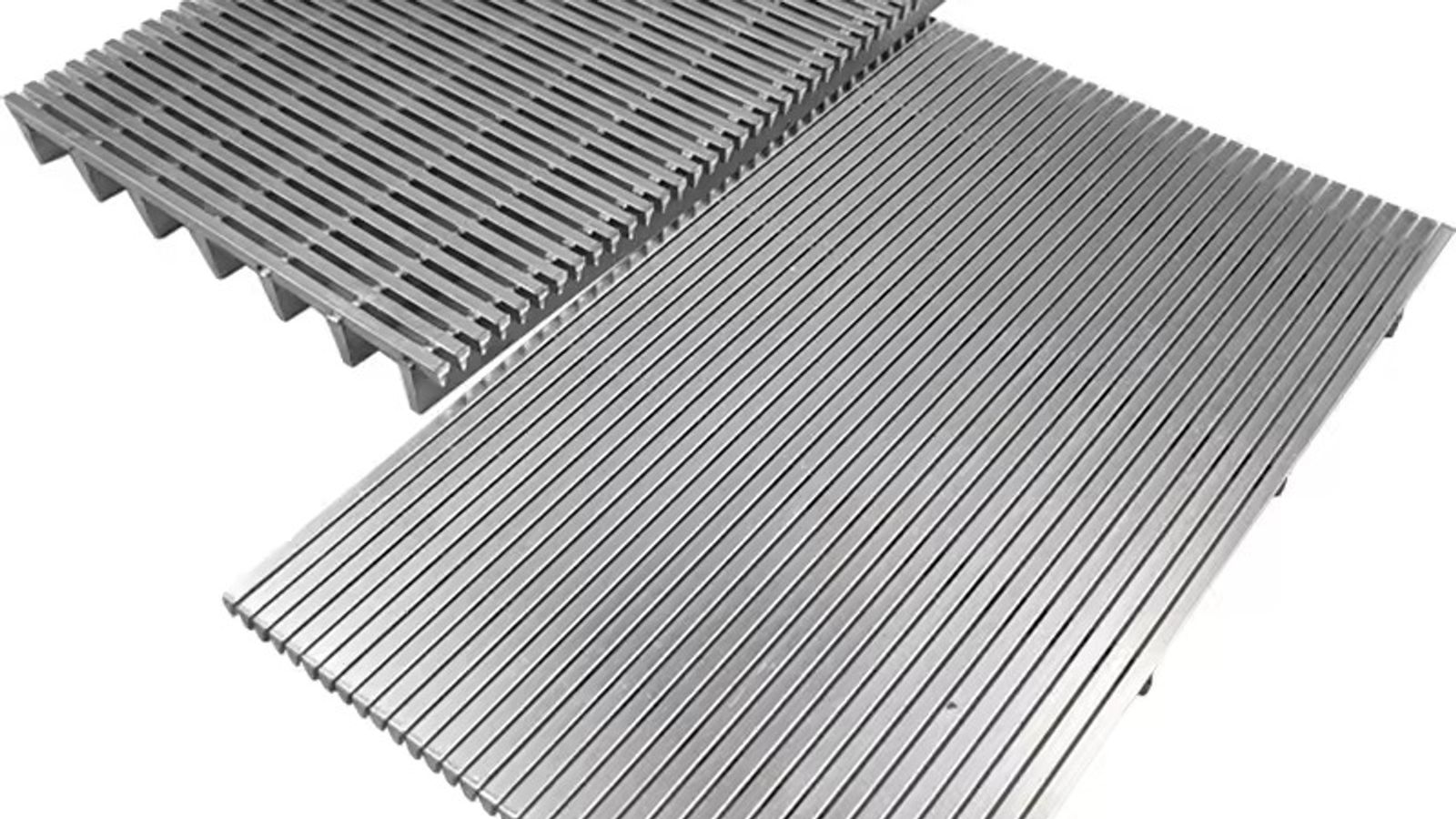

鉱山脱水用ウェッジワイヤースクリーンパネルは、交差するサポートロッドのグリッド上にV字型（三角形）プロファイルワイヤーを抵抗溶接して構築された平坦または湾曲したろ過デッキであり、通常、連続したスロット開口部のサイズは 0.1 mmから3.0 mm の範囲であり、 10〜45%の開口率 （スロット幅とワイヤプロファイルによる）。振動脱水スクリーン、固定式シブベンド、または遠心分離機バスケットに設置されるこのパネルは、目的の固形分を保持しながらスラリーから水分を分離します。適切に仕様選定されたパネルは、通常、洗浄砂の水分を 15〜25%に低減します および微粉炭を 15–20% 重量比で。パネルは SS304、SS316/316L、および duplex 2205 は、鉱山スラリーにおいて一般的である摩耗や塩化物への曝露に耐えるためのものです。

脱水工程は通常、工場が最も損失を出したくない部分ですが、仕様のわずかな誤りが月次バランスシートに真っ先に現れる場所でもあります。洗浄砂の処理において、含水率13%ではなく16%で稼働するスクリーンデッキは、何ヶ月にもわたって輸送費、乾燥エネルギー、およびペナルティトン数のコストを余計に発生させることになります。この結果を決定づける2つの数値は、 スロット幅 および 開口率 （お客様の脱水デッキにボルト固定されるパネルの）。このガイドでは、これら2つのパラメータが脱水効率と固形物回収をどのように制御するかを具体的な数値で解説し、選炭、鉄鉱石処理、および砂・骨材の微粉回収においてこれらを正しく指定する方法を説明します。

鉱業において脱水効率が数値の勝負である理由

脱水は、ユーティリティ工程を装ったプロフィットセンターです。 選炭において、除去される水分のパーセンテージが1ポイント上がるごとに、出荷される製品の発熱量が向上し、輸送されるエネルギー1トンあたりの運賃が削減されます。重液選別回路では、同じスクリーンが高価なマグネタイト媒体を尾鉱池に流出する前に回収します。 鉄鉱石では、微粒精鉱の水分が契約上のしきい値を超えるとペナルティ条項が適用されるため、スクリーンが販売可能なトン数を直接左右します。 砂および骨材 プラントでは、微粉回収スクリーンが、本来であれば沈殿池の堆積物となってしまうものを、販売可能な人工砂製品へと変換します。

定量的に見ると、適切なスロットと開口率を備えた脱水スクリーンを使用することで、通常、固形物回収率を 95% 以上に維持しつつ、製品の水分を 3〜8パーセントポイント低く 適合性の低いパネルを使用した場合と比較して抑えることができます。これらは業界の一般的な範囲であり、保証値ではありません。正確な数値は、供給原料の粒度分布（PSD）、処理量（トン数）、スクリーンの振幅、およびデッキの長さによって異なります。バイヤーにとって重要なのは、これら両方の指標が、パネルが溶接される前に設計段階で決定する2つの仕様決定、すなわちスロット幅と開口率によって左右されるということです。

ウェッジワイヤ vs. 金網：脱水デッキにおいてプロファイルワイヤが優れている理由

鉱業用脱水スクリーンでは何十年もの間、織金網が使用されてきましたが、ウェッジワイヤ（プロファイルワイヤまたはジョンソンタイプスクリーンとも呼ばれる）は、3つの機械的な理由から、微細脱水のデファクトスタンダードとなっています。

1. 自己離脱型のスロット形状。 各開口部は、上面から底面に向かって狭くなるV字形状をしています。スロットに入り込んだ粒子はそのまま通過し、わずかに大きすぎる粒子はプロファイルの上に留まり、スクリーンの振動によって振り落とされます。粒子は、平織金網の正方形の目の中に噛み込むように、テーパー状の開口部に挟まり込むことがありません。これが、ウェッジワイヤの目詰まり防止における最大の強みです。
2. 交差部の摩耗箇所がない。 織金網は、経糸と緯糸が交差する交差点で優先的に摩耗します。これは、研磨性スラリーにおいて金網が最初に破損する場所そのものです。ウェッジワイヤは作用面に交差部がなく、上面全体が平行なプロファイルの連続であるため、摩耗は均一で予測可能です。
3. 安定したスロット精度。 織金網が摩耗すると、その目開きが不規則に広がり、分級点の管理ができなくなります。一方、ウェッジワイヤパネルはプロファイルの高さ全体にわたってスロット寸法を維持するため、表面が摩耗した後でも、分離性能がはるかに長く維持されます。

摩耗の激しい使用環境において、ウェッジワイヤパネルは通常、織金網よりも 2〜5倍 長持ちしてからスロット寸法が仕様範囲から外れます（この一般的な範囲は、供給粒度や摩耗性によって異なります）。トレードオフとなるのはパネル1枚あたりのコストですが、これは長寿命化と、目詰まりによる操業停止の大幅な削減によって相殺されます。スクリーンメディアをまだ比較検討されている場合は、当社の ウェッジワイヤスクリーンのスロットサイズ選定に関する詳細ガイド にて、より詳細なラボレベルのデータを用いて同様の比較を解説しています。

スロットサイズ：カットポイントをお客様の粒度分布に適合させる

スロット幅は最も重要かつ第一の仕様であり、 公称製品名からではなく、フィードデータに基づいて設定する必要があります。. ウェッジワイヤパネルの有効分離サイズ（通過確率が50%の粒子径、d50cと表記）は、通常、 公称スロット幅の0.7〜1.2倍、粒子形状、供給固形分濃度、およびスクリーンの動作によって異なります。実用的な仕様選定手順は次のようになります。

1. フィードスラリーのラボでのふるい分け分析を実施します。
2. 対象製品を定義します。どの粒分をスクリーン上に残留させ、どの粒分を通過させるかを決定します。
3. ターゲットとする d85 （製品質量の85%がその寸法以下となるサイズ）の直下にカットポイントが位置するスロットを選択し、販売可能な製品の85〜95%がデッキ上に残るようにします。

以下の表は、一般的な鉱山脱水用途における代表的な選定基準（スタートポイント）を示しています。

主な故障モードは2つあります。 スロットが小さすぎると、 パネルが目詰まりを起こし、処理能力が急低下して、デッキ上に水が滞留することを意味します。水がベッドから抜けないため、除去しようとしていた水分が最終的に製品に残ってしまいます。 スロットが大きすぎると、 製品がデッキを通り抜けてアンダーフローに流出し、脱水状態は良好に見えるものの、気付かないうちに回収率が低下することを意味します。どちらのトラブルもよくあることですが、原料のふるい分け分析を1回行うだけで回避可能です。

開口率：通水能力と最終水分を左右するレバー

スロット幅が、 何が デッキ上に残るかを決定するのに対し、開口率は 水がどれだけ速くそこを通過できるかを決定します。開口率とは、パネル表面における開口スロットの割合（パーセンテージ）であり、平らなウェッジワイヤパネルの場合、以下の式で近似されます。

開口率（%） ≈ スロット幅 ÷（スロット幅 ＋ ワイヤトップ幅）× 100

計算例： 0.5 mm のスロットを持つパネルで、 1.5 mm のワイヤートップを使用すると、 25%の開口率が得られます；トップ幅を 2.0 mm 、開口率は低下して 20% 同じスロット幅において。したがって、ワイヤのトップ幅はパネル設計における第2の調整ダイヤルとなります。スロットまたはプロファイルのいずれかを変更しなければ、開口率を変更することはできません。

通液能力は比例して変化し、 開口率とほぼ線形に （特定のスロット幅において）。実際、開口率を約15%から30%に引き上げることで、パネルの排水量をほぼ倍増させ、アンダーフローの水分率を数パーセント低下させることができます。これは、水分目標を追求するプラントにとって、パネルを破損させない範囲で実行される限り、最も強力な手段となります。

しかし、開口率の向上には代償が伴います。ワイヤー上面幅が狭くなることは、摩耗を吸収する金属量が減り、振動疲労に耐える剛性が低下することを意味します。そのため、摩耗の激しい用途では、利用可能な最大の開口率を求めるよりも、ワイヤー上面幅を広くした適度な開口率を選択することが最善の策となることがよくあります。これがウェッジワイヤー設計における最大のジレンマです。 処理能力は開口率を求め、長寿命化は金属量を求める。優れたサプライヤーは、供給物とスクリーンの振動パラメータの両方に基づいてこれらをモデル化します。こちらの ウェッジワイヤースクリーンパネル の製品ページでは、即納可能な標準のスロット隙間とプロファイルの組み合わせを掲載しています。

SS304、SS316、それともDuplex 2205？材質選定と耐摩耗設計

鉱山用脱水における材質選定は、腐食と摩耗のトレードオフであり、選定を誤ると、最初の1年以内にピッティング（孔食）、スロットの広がり、または溶接部の破損として現れます。これら3つの標準鋼種は、実用的な範囲をカバーしています。

脱水ループにおける実用的なルール：

• SS304 は、塩化物が影響しない乾燥または軽度の湿潤研磨用途におけるコスト基準（デフォルト）であり、多くの石炭・骨材プラントで何年もの間、問題なく使用されています。
• SS316/316L は、塩化物や孔食に対する耐性を高めるためにモリブデンを添加しており、汽水系のプロセス水、塩分の影響を受ける尾鉱、または沿岸地域の現場において、安全な最低限の選択肢となります。
• Duplex 2205 は、摩耗と塩化物が同時に発生する場所や、激しい振動や疲労荷重の下でパネルの剛性を維持しなければならない場所で、その高い価値を発揮します。その約 2.2倍の降伏強度 （304に対する）は、プロファイルが変形に耐えることを意味します。プロファイルが変形すると、スロット（目開き）が広がってしまいます。

耐摩耗設計は、鋼種の選定にとどまりません。ワイヤ天面の幅広化、硬化プロファイル、強化された端部保護、および適切なサポートロッド間隔はすべて、砂や鉄鉱石を扱う用途におけるパネル寿命を延ばします。カスタム形状をご注文の場合、 カスタムウェッジワイヤースクリーン部品 ページでは、お客様のデッキ図面に基づいて製作可能なサイズおよびプロファイルオプションについて説明しています。

一般的な脱水スクリーン用のパネル寸法、プロファイルワイヤー、および適合性

標準的なウェッジワイヤーパネルモジュールは、一般的なスクリーンデッキモジュールに基づいて製作されており、代表的なサイズには以下のようなものがあります： 610 × 305 mm, 1220 × 305 mm、および 1220 × 610 mm — しかし、鉱山用デッキが完全に標準仕様であることは稀です。プロファイルワイヤーのトップ幅は、通常、 1.5 mmから3.0 mm、サポートロッドは 4 mmから8 mm の直径で、スロットおよびサポートの方向は、お使いのOEMスクリーンのクランプ配置と一致している必要があります。

見落としがちな2つの詳細点があります：

• 方向。 スロットは、原料の流れに対して正しい方向に走っていなければなりません。方向が間違っていると、処理能力が低下し、摩耗が加速します。これはデッキが設置されるまで目に見えません。
• 曲面パネル。 シーブベンドやDSM式の脱水ステージでは、曲面ウェッジワイヤパネルが使用され、その半径と挟み角は機械と一致している必要があります。これに対し、遠心脱水機は円筒形の ウェッジワイヤースクリーンシリンダー で動作し、外周全体にわたって同様のスロットおよび開口率のロジックが適用されます。

レトロフィットや拡張工事の場合、既存のデッキ寸法とクランプシステムによって外形寸法が決定されます。KAIFILを含むほとんどのメーカーは、お客様の図面に基づいて製造します。これらの機械の内部でスロットの形状が実際にどのように機能するかについての詳細な解説は、 ジョンソン型ウェッジワイヤースクリーンの仕組みを参照してください。

製品の損失とダウンタイムを招く、よくある5つの選定ミス

1. メッシュ数をスロット幅に直接換算すること。 織金網の「40メッシュ」の目開きは、0.4 mmのウェッジワイヤのスロット幅と等しくはありません。流れの挙動やカットポイントが異なります。スロット幅は換算表からではなく、必ずフィードのPSDから再算出してください。
2. 開口率を無視して、スロット幅のみを指定すること。 同じ0.5 mmのパネルであっても、開口率が10ポイント異なる場合があり、これが水分目標値を達成できるかどうかの分かれ目となります。必ず両方を指定してください。
3. 処理能力を追求するあまり、スロット幅を大きくしすぎること。 スロット幅をわずかに広げると処理量が増えたように見えますが、デッキから流出する微粉の量を測定すると、回収率の低下による損失が処理能力向上による利益を上回ることがほとんどです。
4. 回収率を追求するあまり、スロット幅を小さくしすぎること。 パネルが目詰まりを起こし、処理能力が急低下し、機械はメンテナンスばかりに時間を取られることになります。
5. 鋼種を選定する際に、塩化物を無視すること。 汽水の脱水ループでSS304を使用すると、スロットが摩耗するはるか前に孔食が発生します。水質特性に合わせて鋼種を選定してください。
6. パネルの向きを推測で決めること。 溶接する前に、図面上の原料の流れに対するスロットの方向を確認してください。
7. 供給原料の変動の無視。 プラントのPSDが発破パターンや洗浄作業によって変動する場合は、平均値ではなく、最悪のケースを想定してスロット仕様を決定してください。

FAQ

微粉炭の脱水にはどのスロットサイズを選択すべきですか？ 微粉炭（−0.5 mmの供給原料）の場合、 0.3–0.5 mm のスロットが一般的な選定基準となります。適切な値は、供給原料の粒度分布と目標カットポイント（d50c）によって決まります。このカットポイントは通常、 スロット幅の0.7–1.2倍 — ラボでのふるい分け分析を実施し、目標とするd85以下にカットポイントを設定してください。

脱水パネルからはどの程度の開口率が期待できますか？ 一般的なウェッジワイヤパネルでは、 10–45%の開口率。0.2–0.3 mm前後の微細なスロットは通常、低い方の数値になりますが、ワイヤートップ幅が狭い粗いスロットでは40%以上に達します。開口率は、スロット幅 ÷（スロット幅 ＋ ワイヤートップ幅）で近似されるため、スロット自体と同等にプロファイル形状によっても決定されます。

脱水スクリーンにおいて、ウェッジワイヤは織金網よりも優れていますか？ 微細な脱水においては、一般的にその通りです。V字型のスロットは抜けが良く目詰まりしにくく、交差部の摩耗箇所がなく、表面が摩耗してもスロットの精度が維持されます。摩耗性の高いスラリーにおいて、ウェッジワイヤパネルは通常、織金網よりも 2–5倍長持ちしますが、初期費用は高くなります。

SS304、SS316、または2205 — どのグレードが必要ですか？ 使用： SS304 乾燥または軽度の湿潤摩耗用途向け、 SS316/316L 塩素や汽水が存在する環境向け、および Duplex 2205 摩耗と塩化物が複合する場所、または激しい振動下でパネルが疲労変形に耐えなければならない場所。2205はおよそ 降伏強度の2.2倍 の304。

KAIFILは、当社のOEM脱水スクリーン用にカスタムパネルサイズを製造できますか？ はい。KAIFILはウェッジワイヤパネルおよび カスタム金網加工部品を お客様のデッキ図面に合わせて製造します。パネル寸法、クランプ配置、スロット幅、開口率、および材質グレードをお送りいただければ、技術チームが製造前に適合性を確認いたします。これらのパネルが使用される用途の全体像については、KAIFILの 鉱業および骨材スクリーニング の用途概要をご覧ください。

お客様の脱水回路に最適なパネルを

脱水効率は運任せの指標ではありません。図面で指定する2つの数値、すなわちスロット幅と開口率によって決まります。これらを正しく設定すれば、スクリーンは95%以上の回収率を維持し、水分量も契約通りの基準に収まります。誤った設定をしてしまうと、プラントは操業日ごとにその代償を支払うことになります。低リスクかつ迅速に正しい仕様を決定するには、原料の粒度分布分析データとスクリーンデッキの寸法を、中国・石家荘市のKAIFILチームにお送りください。当社は、 スロット0.1 mmから、開口率最大45%のSS304、SS316、およびduplex 2205製ウェッジワイヤースクリーンパネル、OEMデッキまたはカスタム図面に合わせて製作されます。無料のお見積もりや量産前サンプルのご請求は、今すぐkaifilまでお問い合わせください。分析に費用は一切かかりません。そして、それによって守られる数値は、出荷する1トンごとに反映されます。
