우물 적용 분야에서의 웨지 와이어 스크린 vs 직조 메쉬 비교

스크린은 관정에서 단일 부품 중 가장 결정적인 구성 요소입니다. 이는 관정이 30년 동안 설계 유량을 유지할지, 아니면 5년 만에 실트로 막힐지를 결정합니다. 그럼에도 불구하고 스크린 선정은 펌프나 케이싱에 비해 엔지니어링 측면에서 덜 주목받는 경우가 많으며, 이는 부분적으로 수문지질학 분야 외에서는 웨지 와이어와 직조 메쉬 스크린의 차이를 항상 명확히 이해하지 못하기 때문입니다.

본 글에서는 관정 설계에서 가장 중요한 매개변수인 슬롯 정확도, 개공율, 붕괴 강도, 막힘 저항성 및 관정 개발 효율성을 기준으로 두 가지 주요 연속 슬롯 스크린 기술인 V-와이어(웨지 와이어)와 와이어 랩 직조 메쉬를 비교합니다.

근본적인 차이점

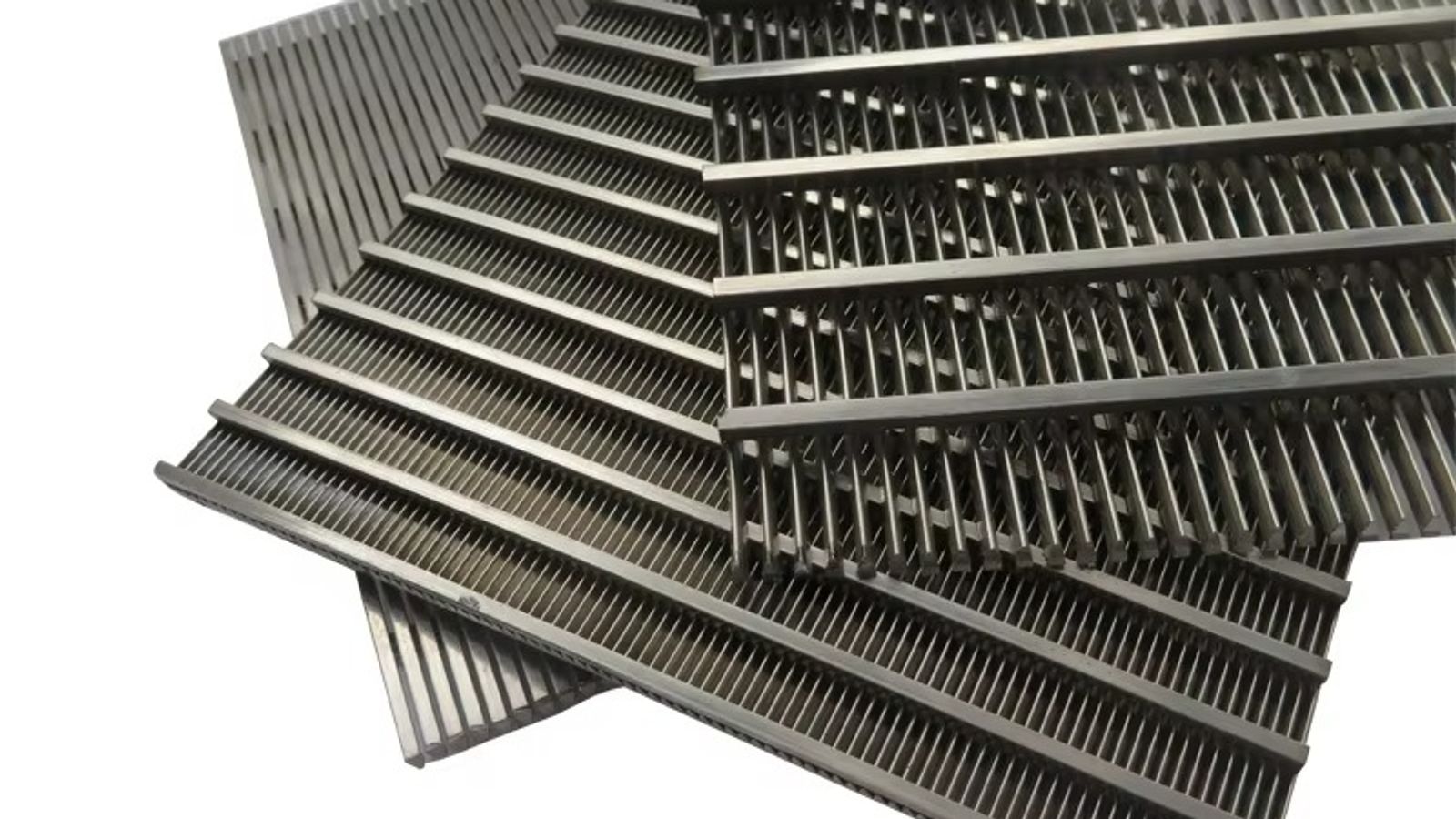

웨지 와이어 스크린은 원형으로 배열된 종방향 지지봉 주위에 V자형 프로파일 와이어를 용접하여 제작됩니다. V-와이어는 넓은 면이 바깥쪽을 향하도록 배치되어 안쪽으로 갈수록 넓어지는 슬롯을 형성하며, 이는 자가 세정 기하학적 구조를 제공합니다. 즉, 외면의 가장 좁은 지점을 통과한 입자는 내부를 완전히 통과할 수 있습니다. 슬롯 개구부는 ±0.05 mm(50 µm)의 공차로 제조되어, 설계 엔지니어가 지층 모래 차단 범위를 정밀하게 제어할 수 있도록 합니다.

반면, 직조 메쉬 스크린은 타공 베이스 파이프 위에 직조 금속 와이어 메쉬(일반적으로 SS304 또는 SS316) 레이어를 감싸서 제작됩니다. 메쉬 레이어는 대개 점차 미세해지는 2~3개의 레이어로 구성되며, 소결 접합되거나 기계적으로 고정됩니다. 여과 개구부는 웨지 와이어 슬롯에 비해 구불구불하고 불규칙하며, 유효 기공 크기는 정밀한 기계적 개구부 크기라기보다는 통계적 분포를 따릅니다.

슬롯 정확도: ±50 µm가 중요한 이유

관정 설계에서 스크린 슬롯 크기는 지층의 입도 분포(일반적으로 대수층 물질의 d10 또는 d30)를 기준으로 선택됩니다. 슬롯 크기가 100 µm만 커져도 미세한 지층 모래가 관정 내부로 지속적으로 유입되어 펌프 임펠러를 마모시키고 관정 내부를 점차 퇴적물로 채울 수 있습니다. 반대로 크기가 너무 작으면 유입 속도가 빨라지고 막힘 위험이 증가합니다.

웨지 와이어 는 와이어 프로파일 치수에 따라 제조되어 약 0.10 mm(100 µm)에서 6.0 mm까지의 슬롯 개구부를 제공하며, 광학 측정을 통해 ±0.05 mm 공차를 검증합니다. 이로 인해 웨지 와이어는 정밀한 모래 차단이 필수적인 균질한 미고결 모래 지층의 관정(지자체 용수 공급 관정, 대수층 저장 및 회수 관정, 정화 관정 등)에 가장 선호되는 선택안이 됩니다.

직조 메쉬 는 약 40 µm에서 최대 500 µm까지의 여과 등급 범위를 가지지만, 유효 개구부 크기는 직접적인 물리적 슬롯 치수가 아닌 버블 포인트 또는 포로메트리 테스트를 통해 측정됩니다. 이로 인해 직조 메쉬는 모래 입도 분포 데이터에 따라 엄격한 슬롯 사양이 요구되는 용도에서는 예측 가능성이 떨어집니다. 그러나 웨지 와이어보다 더 미세한 절대 여과가 가능하므로, 매우 미세한 모래나 실트 지층의 관정 또는 대표성 있는 샘플링을 위해 탁도를 최소화해야 하는 모니터링 관정에 적합한 선택안이 됩니다.

개공율 및 유입 속도

개구율은 지하수가 스크린을 통해 우물로 유입되는 속도인 유입 속도를 직접적으로 결정합니다. AWWA 표준 A100은 스케일 형성, 부식 및 모래 유출을 최소화하기 위해 유입 속도를 1.5 cm/s 미만으로 유지할 것을 권장합니다. 유입 속도가 더 빨라지면 이 세 가지 손상 메커니즘이 모두 가속화됩니다.

웨지 와이어 스크린 은 슬롯 크기와 지지봉 간격에 따라 일반적으로 7~30%의 개구율을 나타냅니다. V자형 와이어 프로파일은 본질적으로 직각 가장자리 개구부에 비해 개구율이 낮습니다. 주어진 우물 직경과 설계 유량에서 유입 속도를 1.5 cm/s 한도 내로 유지하려면 스크린 길이가 충분해야 하며, 웨지 와이어의 낮은 개구율로 인해 더 긴 스크린 구간을 설계해야 하는 경우가 많습니다.

직조 메쉬 스크린 은 직선형 사각 개구부를 통해 20~50%의 개공율을 달성할 수 있어, 동일한 유량에서 더 짧은 스크린 간격을 가능하게 합니다. 그러나 이러한 장점은 메쉬 랩이 적층됨에 따라 감소합니다. 예를 들어, 3레이어 소결 메쉬는 복합 개공율이 웨지 와이어와 유사하거나 그 이하인 10~20%에 가까워질 수 있습니다.

압궤 강도 및 기계적 무결성

심정은 스크린에 엄청난 정수압과 지층 압력을 가하며, 붕괴는 우물을 재시추해야 하는 치명적인 고장으로 이어집니다. 내붕괴성은 스크린 재질, 벽 두께, 슬롯 형상 및 지지 구조에 따라 결정됩니다.

웨지 와이어 스크린 은 동일한 직경의 직조 메쉬 구조보다 본질적으로 더 강합니다. 세로 방향의 지지 로드가 전체 축 방향 및 반경 방향 하중을 지탱하기 때문입니다. SS304 또는 SS316 재질의 표준 웨지 와이어 스크린은 직경, 로드 수 및 벽 두께에 따라 일반적으로 30–70 bar의 붕괴 압력을 견딜 수 있습니다. 500 meters를 초과하는 깊이의 경우, 100 bar를 초과하는 붕괴 압력 등급을 갖춘 주문 제작형 헤비 월 구성을 사용할 수 있습니다.

직조 메쉬 스크린 은 구조적 안정성을 타공 베이스 파이프에 의존합니다. 메쉬 레이어 자체는 축 방향 또는 반경 방향 강도에 거의 기여하지 않습니다. 그 결과, 붕괴 압력은 본질적으로 타공 패턴에 의해 감소된 타공 베이스 파이프의 붕괴 압력과 같습니다. 적절한 베이스 파이프 벽 두께를 갖추면 직조 메쉬 스크린은 최대 300–400미터 깊이까지 적용할 수 있습니다. 그 이상 깊이에서는 웨지 와이어가 강력히 권장됩니다.

막힘 및 우물 개량

모든 우물 스크린은 결국 화학적 스케일 형성(탄산칼슘, 철 박테리아), 지층 미립자의 기계적 가교 현상(bridging), 또는 생물학적 오염으로 인해 어느 정도의 막힘을 겪게 됩니다. 차이점은 스크린의 기하학적 구조가 막힘에 얼마나 잘 저항하는지, 그리고 얼마나 효과적으로 재생될 수 있는지에 있습니다.

웨지 와이어의 V자형 슬롯 은 막힘 저항성의 표준입니다. 개구부가 안쪽으로 갈수록 넓어지기 때문에 스크린 표면으로 들어오는 입자가 끼일 수 없으며, 통과하거나 외부에 그대로 남게 됩니다. 이러한 기하학적 구조는 기계적 서징 및 화학적 재생에도 잘 반응합니다. 산 또는 표백제 처리가 슬롯 표면 전체에 닿으며, 서징을 통해 스크린 표면에 가교를 형성한 외부 필터 팩 물질을 제거할 수 있습니다.

직조 메쉬의 굴곡진 기공 경로 는 구조적으로 세척하기가 더 어렵습니다. 입자가 메쉬 두께 내의 여러 협착 지점에 끼일 수 있으며, 화학적 처리가 퇴적된 물질의 깊은 곳까지 도달하지 못할 수 있습니다. 정밀 세척(제팅 또는 브러싱)은 미세 메쉬 레이어를 손상시킬 위험이 있습니다. 철 또는 망간 농도가 높아 스케일이 형성되기 쉬운 대수층의 우물이나 생물학적 오염 환경에서는 초기 비용이 더 높음에도 불구하고 웨지 와이어가 수명주기 비용이 더 저렴한 선택입니다.

일대일 비교

선택 방법

다음의 경우 웨지 와이어 를 선택하십시오: 대수층의 신뢰할 수 있는 입도 데이터가 있고, 우물 깊이가 200 m를 초과하며, 해당 지역에서 화학적 스케일 발생 위험이 알려져 있거나, 우물이 AWWA 또는 이와 유사한 지방자치단체 용수 공급 표준을 충족해야 하는 경우입니다. 높은 초기 비용은 더 긴 서비스 수명과 낮은 복원 빈도를 통해 회수됩니다.

다음의 경우 직조 메쉬 를 선택하십시오: 지층이 실트질이거나 입도 분포가 불량하여(웨지 와이어가 제공할 수 있는 것보다 더 미세한 여과가 필요한 경우), 우물이 비교적 얕거나, 임시 또는 모니터링 전용 용도인 경우입니다. 이 경우 초기 투자 비용 절감이 결정적이며 장기적인 복원 접근이 필요하지 않습니다.

많은 우물에서 최적의 설계는 두 가지 기술 모두: 정밀한 모래 제어가 중요한 주요 생산 구간에는 웨지 와이어를 사용하고, 더 미세한 실트 여과가 필요한 모니터링 구역 또는 구간에는 메쉬로 감싼 블랭크 케이싱이나 더 짧은 스크린 섹션을 사용하는 방식입니다. 잘 설계된 완결 작업에서 단 하나의 기술만을 독점적으로 선택할 필요는 없습니다.

Kaifil은 부식성이 강한 수질 환경을 위해 stainless steel 304, 316 및 duplex 합금 재질로, 0.10 mm에서 6.0 mm의 슬롯 개구부와 50 mm에서 600 mm의 표준 직경을 가진 웨지 와이어 스크린 파이프를 제조합니다. 맞춤형 길이, 끝단 연결부 및 센트럴라이저 구성도 가능합니다. 스크린 추천을 위해 깊이, 케이싱 직경, 목표 유량, 지층 체 분석 등 귀사의 우물 설계 매개변수를 보내주시기 바랍니다.
