플라스틱 재활용 라인용 압출기 스크린 선택 방법

플라스틱 재활용에서 압출기 스크린 팩은 작업자가 거의 보지 못하는 중요한 작업을 수행합니다. 즉, 용융 흐름이 다이에 도달하기 전에 미용융 겔, 이물 금속, 나무 파편, 종이 섬유 및 열화된 탄소 입자를 포집합니다. 다이 랜드 갭보다 큰 오염 물질을 걸러내지 못하면 다이에 흠집이 생기고 완제품에 줄무늬가 발생하며, 최악의 경우 다이가 완전히 막히게 됩니다. 재활용 라인의 다운타임은 막대한 비용을 초래하며, 계획되지 않은 가동 중단의 상당 부분은 충분히 예방할 수 있었던 스크린 선정 오류에서 비롯됩니다.

이 가이드는 압출기 스크린이 약속된 처리량과 수명을 제공할지, 아니면 재활용 공정의 병목 구간이 될지를 결정하는 5가지 핵심 의사결정을 다룹니다. 당사는 Kaifil 압출기 스크린이 가장 흔히 적용되는 분야인 소비자 사용 후 및 산업 공정 후 폴리올레핀(PE, PP)을 처리하는 단축 재활용 라인에 초점을 맞춥니다.

스크린 팩의 작동 원리

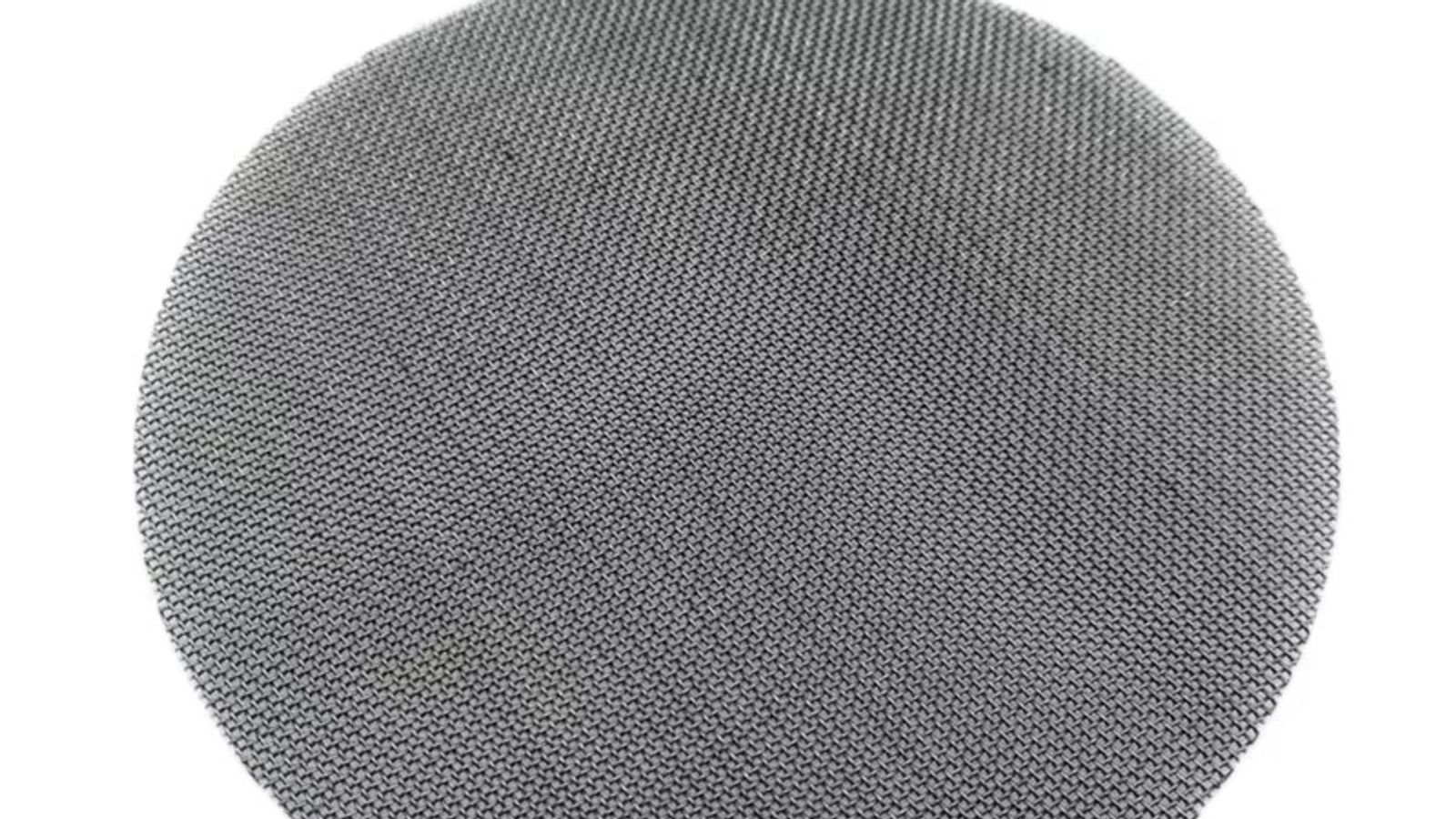

스크린 팩은 압출기 배럴과 브레이커 플레이트 사이에 위치하며, 하류의 용융 압력에 의해 고정됩니다. 일반적으로 거친 백업 스크린, 점차 미세해지는 메쉬의 하나 이상의 여과층, 그리고 상류의 브레이커 플레이트 씰로 구성됩니다. 전체 어셈블리는 소모품이며, 대부분의 작업자는 교대 근무당 1회(오염이 심한 PCR 원료)에서 주 1회(비교적 깨끗한 사내 재분쇄 원료) 사이의 주기로 스크린을 교체합니다.

스크린 선정을 좌우하는 핵심 운전 변수:

• 용융 온도 — 일반적으로 폴리올레핀의 경우 180–260°C입니다. 허용 가능한 와이어 합금을 결정합니다.
• 용융 압력 — 스크린 전단(상류) 압력으로, 일반적으로 50–350 bar입니다. 와이어 직경 및 지지 요구 사항을 결정합니다.
• 처리량 — kg/hour. 스크린 직경 및 개구율을 결정합니다.
• 오염도 — 원료 공급물 내 미용융물의 ppm. 스크린 교체 주기와 여과 정밀도 대 처리량 간의 절충 관계를 결정합니다.

결정 1: 여과 등급 — 얼마나 미세해야 충분할까요?

압출기 스크린 사양 선정에서 가장 흔히 범하는 실수는 후속 공정에서 실제로 필요한 것이 무엇인지 분석하지 않고 사용 가능한 가장 미세한 메쉬를 기본으로 선택하는 것입니다. 120-mesh 더치 위브 스크린은 15–30 µm까지 여과할 수 있지만, 오염된 PCR 라인에서는 5분마다 막힐 수 있습니다. 반면 40-mesh 평직 스크린(≈380 µm)은 한 교대조 시간 동안 문제없이 가동됩니다.

최종 제품에 맞게 여과 목표를 설정하십시오:

결정 2: 직조 방식 — 스퀘어 메쉬 vs. 더치 위브

압출기 스크린은 근본적으로 다른 두 가지 직조 구조를 사용하며, 이들 중 어떤 것을 선택하느냐에 따라 처리량과 보호 성능 사이의 균형이 결정됩니다.

스퀘어 메쉬 직조(평직 또는 능직) 는 메쉬 수와 와이어 직경에 따라 일반적으로 30~60%의 가장 높은 개공율과 직선형 개구부를 제공합니다. 동일한 여과 등급에서 스퀘어 메쉬 스크린은 더치 위브보다 단위 면적당 훨씬 더 많은 용융물을 통과시킵니다. 이는 절대적인 입자 포집보다 처리량이 더 중요한 조여과 및 중여과를 위한 기본 선택입니다.

더치 위브(평더치 또는 능더치) 는 비대칭 와이어 직경(더 두꺼운 경사와 더 가늘고 촘촘하게 배열된 위사)을 사용하여 구불구불하고 비직선적인 유로를 형성합니다. 그 결과 동일한 메쉬 수의 스퀘어 메쉬 스크린보다 여과 정밀도가 한 자릿수 더 미세해집니다. 더치 위브 스크린은 제품에 50 µm 미만의 두께에서 겔(gel)이나 반점(speck)이 없는 필름, 섬유 또는 얇은 시트가 필요할 때 지정됩니다. 단점으로는 배압이 더 빨리 축적되고, 일부 개공 영역이 영구적으로 막히며, 재사용을 위한 세척이 더 어렵다는 점이 있습니다.

실질적인 규칙: 완제품에서 눈에 보이는 입자가 허용되는 모든 응용 분야에는 스퀘어 메쉬 직조로 시작하십시오. 더치 위브 스크린은 얇은 필름, 미세 섬유 및 고투명 시트용으로 남겨두고, 오염된 원료에 사용할 때는 더 빈번한 스크린 교체 비용을 예산에 반영하십시오.

결정 3: 스크린 직경 및 브레이커 플레이트 호환성

압출기 스크린 직경은 브레이커 플레이트와 정확히 일치해야 합니다. 둘레에 2 mm의 틈새만 생겨도 여과되지 않은 용융물의 바이패스 경로가 생성되어 전체 스크린 팩의 효과가 무색해집니다. 단축 압출기의 표준 직경은 25 mm(실험실 규모)에서 300 mm 이상(대형 컴파운딩 라인)까지 다양하며, 상업용 재활용의 경우 80~150 mm가 가장 일반적인 범위입니다.

브레이커 플레이트 자체는 많은 작업자가 생각하는 것보다 더 중요합니다. 개공율이 30%인 플레이트는 각 구멍을 통해 국부적인 고속 제트를 생성하여 구멍 바로 위의 스크린에 응력을 집중시킵니다. 여러 사이클을 거치면서 이러한 응력 집중은 개별 와이어에 피로를 유발하고 스크린에 조기 구멍을 생성할 수 있습니다. 잘 설계된 브레이커 플레이트는 40~50%의 개공율을 가지며, 모따기(chamfered) 처리된 구멍이 있어 용융물 흐름을 스크린 전면에 고르게 분산시킵니다.

교체용 스크린을 주문할 때는 다음 사항을 지정하십시오:

• 정확한 외경 (공칭 치수가 아님). 캘리퍼스로 측정하십시오 — 100 mm 스크린이 정확히 100.00 mm인 경우는 드뭅니다.
• 가장자리 마감 — 취급 안전을 위한 일반 전단 절단, 레이저 절단(올 풀림 없음) 또는 접힌/헤밍 가장자리.
• 중앙 홀 또는 노치 — 일부 브레이커 플레이트에는 중앙 볼트가 있어, 스크린에 이에 맞는 타공 구멍이 필요합니다.

결정 4: 다층 스크린 팩 구성

대부분의 생산 라인은 단일 레이어가 아닌 2개에서 4개의 스크린을 적층하여 사용합니다. 그 목적은 처리량을 유지하면서 오염 물질을 단계적으로 포집하는 것입니다. 상류 측의 거친 스크린이 부피가 큰 이물질을 먼저 걸러내어 하류 측의 미세한 스크린이 즉시 막히지 않도록 합니다.

중간 오염도의 PE 재활용 라인을 위한 전형적인 3층 팩:

결정 5: 재질 및 내구성

Stainless steel 304는 폴리오레핀 재활용을 위한 표준 압출기 스크린 재질입니다. 가공 온도에서 적절한 내식성을 제공하며, 소모품으로서 비용 효율적입니다. 소비자 사용 후 PET(용융 온도에서 아세트산 생성)를 가공하는 라인이나 PVC 또는 불소중합체를 가공할 때는 stainless steel 316 또는 316L을 권장합니다. 몰리브덴이 첨가되어 할로겐화물 및 산성 부산물로 인한 공식에 저항하기 때문입니다.

SS316L 사양을 지정해야 하는 경우: 오염 이력을 알 수 없는 혼합 색상 원료를 처리하는 재활용 라인, PET 재생 라인, 그리고 스크린을 폐기하지 않고 재사용을 위해 화학적으로 세척하는 모든 공정 — 잔류 세척 화학 물질이 SS304의 입계 부식을 촉진하기 때문입니다.

빠른 선택 가이드

KAIFIL은 직경 25 mm부터 300 mm까지, 일반 절단 또는 레이저 절단 가장자리를 적용한 스테인리스 스틸 304, 316 및 316L 재질의 압출기 스크린을 공급합니다. 10에서 400 메쉬의 표준 메쉬는 재고로 보유하고 있으며, 맞춤형 직경 및 다층 사전 조립 팩은 짧은 리드 타임으로 제공 가능합니다. 압출기 모델, 용융 온도, 목표 처리량 및 최종 제품 사양을 보내주시면 당사의 엔지니어링 팀이 최적의 스크린 팩 구성을 추천해 드릴 수 있습니다.
