Johnson 스크린(웨지 와이어 스크린) 작동 원리 및 12가지 산업 적용 분야

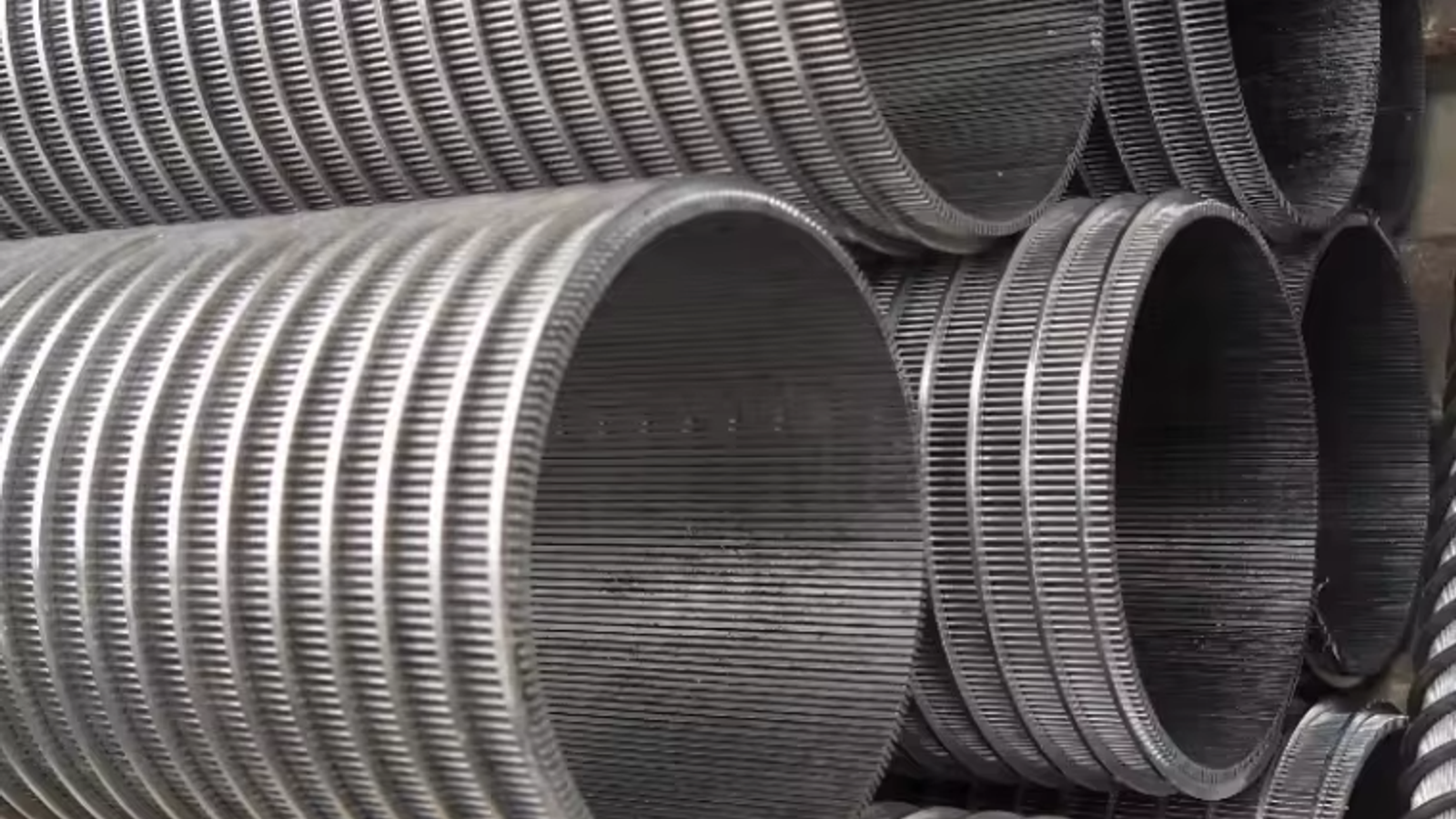

존슨 스크린(웨지 와이어 스크린 또는 연속 슬롯 스크린으로도 알려짐)은 일련의 세로 방향 지지 로드 주위에 V자형 프로파일 와이어를 나선형으로 감고 모든 교차점을 단일의 견고한 구조로 용접하여 제조되는 여과 및 분리용 스크린입니다. 정사각형 또는 직사각형 개구부를 형성하는 직조 메쉬와 달리, 존슨 스크린은 외부 여과 표면에서 가장 좁고 내부로 갈수록 넓어지는 연속적인 슬롯 개구부를 형성합니다. 이러한 기하학적 구조는 막힘이 없고 높은 개공율을 가진 자가 세정 표면이라는 스크린 고유의 성능 특성을 제공합니다. 표준 슬롯 너비는 0.1 mm에서 3.0 mm 범위이며, 개공율은 60%를 초과할 수 있고, 가장 일반적인 제조 재질은 스테인리스 스틸 등급인 SS304, SS316L 및 duplex 2205입니다. 슬롯 치수는 직물처럼 직조되는 것이 아니라 와이어 프로파일 자체에 가공되기 때문에 슬롯 허용 오차가 정밀하며(보통 ±0.05 mm 이하), 정밀한 입자 포집, 높은 유량 처리 능력 및 긴 수명이 요구되는 모든 곳에서 존슨 스크린이 기본적으로 선택되는 이유입니다.

존슨 스크린의 작동 원리

존슨 스크린의 작동 원리는 매우 간단합니다. 삼각형 또는 사다리꼴 단면을 가진 성형 프로파일 와이어를 평행한 지지 로드 주위에 연속적인 나선형으로 감고, 와이어와 로드가 접촉하는 모든 지점을 용접합니다. 프로파일 와이어의 평평하고 넓은 면은 공정 유체를 향하고, 더 좁은 바닥면은 스크린 내부를 향합니다. 인접한 프로파일 와이어의 감김이 슬롯을 형성하며, 이는 외부 표면의 좁은 개구부에서 스크린 내부를 향해 지속적으로 확장됩니다.

이러한 V자형 슬롯 기하학적 구조에서 다음과 같은 세 가지 물리적 효과가 직접적으로 나타납니다.

1. 막힘 방지 및 자가 세정 설계. 슬롯의 가장 좁은 지점보다 큰 입자는 개구부에 약간 들어갈 수는 있지만 통과할 수는 없습니다. 슬롯이 평행을 유지하거나 좁아지지 않고 내부로 갈수록 넓어지기 때문입니다. 입자는 표면 접촉선에만 걸쳐 있어 유동, 역세척 또는 진동에 의해 쉽게 제거됩니다. 슬롯 내부에는 물질이 끼어서 쌓일 수 있는 "데드 존(dead zone)"이 없습니다.

2. 정체 지점 없음. 슬롯이 불연속적인 구멍의 배열이 아니라 연속적이기 때문에 고형물이 걸릴 수 있는 날카로운 모서리나 정체 구역이 없습니다. 유체는 매끄러운 속도 분포로 전체 슬롯 길이를 통과하므로, 고형물 함량이 높은 공정에서도 표면을 깨끗하게 유지합니다.

3. 용접된 단일 구조의 높은 강도. 각 와이어 교차점이 연속적으로 용접되어 있어 스크린이 유연한 메쉬가 아닌 단일 하중 지지 구조로 작동합니다. 이로 인해 존슨 스크린은 동일한 개공율을 가진 직조 메쉬보다 붕괴 및 파열 강도가 훨씬 높으며, 중간 보강재 없이도 대구경 및 장경으로 제조할 수 있는 이유입니다. 예를 들어, 316L 재질의 스테인리스 스틸 존슨 스크린은 수 미터 길이로 제작하더라도 심정(deep well)이나 자갈 충진(gravel-packed) 완결 작업의 외부 압력을 견딜 수 있습니다.

존슨 스크린은 또한 본질적으로 역세척이 가능합니다. 슬롯이 막힘에 강하고 구조가 튼튼하기 때문에 역류, 에어 스파징 또는 기계적 브러싱을 통해 제자리에서 세정할 수 있습니다. 이는 반복적인 역세척 시 변형되거나 찢어질 수 있는 직조 메쉬에 비해 결정적인 운영상 이점입니다.

존슨 스크린 대 기타 스크린 유형 비교

적합한 스크린 기술을 선택하는 것은 슬롯 정밀도, 개공율, 구조적 강도, 막힘 방지성이라는 네 가지 변수로 귀결됩니다. 아래의 비교는 존슨 스크린이 가장 일반적인 세 가지 대안과 비교하여 어떤 위치에 있는지 보여줍니다.

타공 파이프는 가장 저렴한 옵션이지만 개공율이 낮고 평행한 벽면의 구멍으로 인해 고형물이 많은 서비스에서 막히기 쉽습니다. 라운드 와이어 와인딩 스크린은 개공율을 개선하지만 내부로 넓어지지 않는 슬롯을 유지하므로 진정한 V-프로파일 존슨 스크린보다 더 쉽게 막힙니다. 직조 메쉬는 비용과 미세 입자 포집력 면에서 우수하지만 강도, 정밀도 및 세척성을 희생해야 합니다. 까다로운 조건에서 장수명 서비스를 제공하기 위해, 연속적이고 자체적으로 넓어지는 슬롯과 용접 구조가 결합된 존슨 스크린의 성능은 타의 추종을 불허하며, 이는 당사의 전용 우물 적용 분야를 위한 웨지 와이어 대 직조 메쉬 비교.

Johnson 스크린에 의존하는 12가지 산업 분야

1. 우물 및 시추공. Johnson 스크린은 용수 공급, 관개 및 관측 우물을 위한 표준 우물 스크린입니다. 연속적인 슬롯은 유입을 극대화하는 동시에 대수층의 모래를 차단하며, 용접 구조는 설치 및 자갈 충전 시 발생하는 응력을 견뎌냅니다. 일반적인 슬롯 너비는 지층의 입자 크기에 따라 0.3–1.0 mm입니다. 당사의 수처리 및 우물 스크린 적용 분야 페이지 에서 규격 선정 실무를 상세히 다룹니다.

2. 배수 및 탈수 (광업 및 토목 공학). 심정 배수, 웰포인트 시스템 및 수평 배수정은 웨지 와이어 스크린을 사용하여 개방형 광산, 터널 및 굴착 현장에서 지하수를 배수합니다. 자가 세정 슬롯은 마모성 슬러리 속에서 펌프가 지속적으로 작동할 때도 미세 입자가 막히지 않고 흐르도록 유지합니다.

3. 수처리 취수구. 지자체 및 산업용 지표수 취수구는 Johnson 스크린을 사용하여 부유물과 수중 생물로부터 펌프, 필터 및 하류 멤브레인 시스템을 보호합니다. 넓고 매끄러운 슬롯 프로파일은 파울링을 줄이고 타공 취수관보다 스크린을 훨씬 쉽게 청소할 수 있도록 합니다. 웨지 와이어 스크린이 수처리 취수구를 보호하는 방식 에 대한 자세한 내용을 확인해 보십시오.

4. 오일 및 가스 — 모래 제어 및 자갈 충전. 와이어 권선형 존슨 스크린은 케이싱 홀 및 오픈 홀 완결 작업에서 모래 제어의 핵심적인 역할을 합니다. 이 스크린은 지층 모래를 차단하는 동시에 V형 슬롯을 통해 저류층 유체를 통과시키며, 자갈 충진 완결 작업에서는 스크린이 자갈 충진층 자체를 유지합니다. 슬롯 크기는 보통 0.15에서 0.5 mm 범위입니다. 당사의 석유, 가스 및 석유화학 애플리케이션 페이지 에서는 다운홀 및 탑사이드 스크린 제품의 전 범위를 다룹니다.

5. 석유화학 및 화학 공정. 존슨 스크린은 반응기, 컬럼 및 분자체 시스템에서 촉매 지지 그리드, 유입구 분배기 및 제품 필터 역할을 합니다. 용접 구조는 처짐 없이 촉매층을 지지하며, 매끄러운 슬롯은 촉매 미분이 쌓이는 것을 방지합니다.

6. 식품 및 음료 가공. 양조장, 주스 라인, 식용유 공장 및 유제품 시설에서 웨지 와이어 스크린은 액체로부터 고형물을 분리하고, 필터 여재의 지지체 역할을 하며, 식품 접촉 표준을 충족하는 위생적이고 틈새가 없는 표면을 제공합니다. Duplex 및 316L 등급은 산성 및 염성 공정 흐름에 대한 부식 저항성을 제공합니다.

7. 전분 및 설탕 가공. 전분 세척, 글루텐 분리 및 시럽 여과는 모두 Johnson screens의 정밀하고 개공율이 높은 슬롯에 의존합니다. 자가 세정 기하학적 구조는 끈적끈적하고 젤라틴 같은 고형물이 직조 메쉬의 눈막힘을 빠르게 유발하는 전분 공정에서 특히 가치가 높습니다.

8. 석탄 채굴 및 광물 가공. 웨지 와이어 패널과 체는 석탄, 골재, 광석의 분급, 탈슬라임 및 탈수 작업을 수행합니다. 높은 개구율은 진동 스크린의 배수 능력을 극대화하며, 연속적인 슬롯은 근접 크기 입자로 인한 눈막힘 현상을 방지합니다. 당사의 광업 및 골재 스크리닝 페이지 및 웨지 와이어 스크린 패널 은 패널 구조의 범위를 포괄합니다.

9. 펄프 및 제지. 가압 스크린, 펄프 세척기 및 세이브올(save-all)은 섬유를 분리하고 오염 물질을 제거하기 위해 Johnson screen 바스켓 및 실린더를 사용합니다. 매끄럽고 연속적인 슬롯은 섬유의 품질을 보호하며, 섬유질이 많고 오염되기 쉬운 환경에서도 세척이 용이합니다.

10. 폐수 처리. 미세 스크린, 바 스크린, 슬러지 스크린 및 분뇨 수거 스크린은 도시 및 산업 폐수 처리장에서 고형물 포집 및 탈수를 위해 웨지 와이어에 의존합니다. 슬롯 너비는 미세 스크리닝을 위한 0.5 mm부터 조대 보호용 수밀리미터까지 다양합니다.

11. 농업 — 곡물 및 종자 세척. 웨지 와이어 스크린은 곡물과 종자를 너비별로 분류하고, 왕겨와 미분을 제거하며, 건조기의 지지 데크 역할을 합니다. 지속적인 마모와 진동 하에서의 뛰어난 내구성 덕분에 이송 장비에서 타공판을 대체하는 수명이 긴 교체 부품이 됩니다.

12. 발전소의 레진 트랩. 발전소의 응축수 정화 및 이온 교환 시스템은 처리된 물을 통과시키면서 용기 내에 레진 비드를 유지하기 위해 Johnson screen 실린더를 사용합니다. 정밀한 슬롯(일반적으로 0.2–0.5 mm)은 손실 없이 16–50 mesh 레진을 유지하며, 용접 구조는 재생 시 발생하는 유량 서지를 견뎌냅니다. 당사의 웨지 와이어 스크린 실린더 은/는 이러한 용도에 널리 사용됩니다.

재질 및 제조 품질

존슨 스크린의 성능은 기하학적 구조만큼이나 재질과 제조 공정의 엄격함에 좌우됩니다. KAIFIL은 산업 분야에서 주로 사용되는 세 가지 등급으로 웨지 와이어 스크린을 제조합니다:

• SS304 — 염화물 노출이 적은 깨끗한 물, 순한 화학 물질 및 일반 여과 용도를 위한 경제적인 선택입니다.
• SS316L — 해수, 기수, 폐수, 식품 및 대부분의 화학 공정에 가장 널리 쓰이는 범용 등급입니다. 몰리브덴 함량 덕분에 304보다 공식 및 틈새 부식 저항성이 현저히 우수합니다.
• Duplex 2205 — 해양 취수구, 염수 처리 및 특정 다운홀(downhole) 조건과 같이 염화물이 풍부하고 가혹한 사워(sour) 환경을 위해 지정되며, 더 높은 강도와 부식 저항성이 추가 비용을 충분히 정당화하는 곳에 적용됩니다.

슬롯 공차는 ±0.05 mm 이하로 유지되어 도면에서 실제 납품되는 부품에 이르기까지 입자 차단 성능을 예측할 수 있습니다. 용접 품질은 수명을 결정하는 두 번째 요소입니다. 모든 와이어와 로드 접합부는 이물질이 끼거나 틈새 부식을 유발할 수 있는 틈이 없도록 연속적이고 완전 용입 용접되어야 합니다. 불량한 용접은 응력 집중원을 생성하여 진동이나 압력 주기 하에서 피로 수명을 단축시킵니다. 신뢰할 수 있는 공급업체는 출고 전에 치수 검사, 슬롯 일관성 점검 및 용접 무결성 검증을 수행하며, 주문 제작형 스테인리스 스틸 필터 부품을 사용자의 정확한 슬롯, 직경 및 길이 사양에 맞춰 제작하여 제공합니다.

자주 묻는 질문

존슨 스크린은 어디에 사용되나요? 존슨 스크린은 액체 또는 기체로부터 고형물을 분리하기 위해 강력하고 정밀하며 막힘이 없는 스크린이 필요한 모든 곳에 사용됩니다: 관정, 탈수, 취수구 보호, 석유 및 가스 모래 제어, 식품 가공, 광업, 펄프 및 제지, 폐수 처리, 발전소의 수지 포집 등이 있습니다.

존슨 스크린과 타공 파이프의 차이점은 무엇인가요? 타공 파이프는 드릴로 뚫거나 펀칭한 원형 구멍이 있는 튜브입니다. 개구부의 벽면이 평행하여 입자가 끼이고 막히기 쉬우며, 개공율은 대략 5~30%로 제한됩니다. 반면 존슨 스크린은 안쪽으로 갈수록 넓어지는 연속적인 V자형 슬롯을 사용하여 최대 60% 이상의 개공율, 정확한 슬롯 크기, 자가 세척 기능을 제공합니다. 초기 비용은 더 높지만 수명 연장과 유지보수 비용 절감으로 이를 회수할 수 있습니다.

어떤 슬롯 크기를 사용할 수 있나요? 표준 존슨 스크린 슬롯 범위는 0.1 mm에서 3.0 mm까지이며, 허용 오차는 ±0.05 mm입니다. 최적의 슬롯은 걸러내야 하는 입자 크기에 따라 달라집니다. 미세 모래 제어 및 수지 트랩은 일반적으로 0.15~0.5 mm를 사용하며, 관정 및 취수 스크린은 보통 0.5~1.0 mm 및 그 이상의 거친 크기를 사용합니다.

존슨 스크린은 자가 세척이 가능한가요? 예, 그렇습니다. 각 슬롯은 표면에서 가장 좁고 안쪽으로 갈수록 넓어지기 때문에, 걸러진 입자가 슬롯의 단일 선에만 접촉하여 흐름이나 역세척에 의해 쉽게 씻겨 내려갑니다. 사각형 교차점에 입자가 끼이기 쉬운 직조 메쉬와 달리, 이 스크린은 눈막힘에 강하며 제자리에서 세척할 수 있습니다.

스테인리스 스틸 존슨 스크린의 수명은 얼마나 되나요? 올바른 재질 선택과 적절한 운전 조건 하에서, 316L 또는 duplex 2205 존슨 스크린은 관정 및 취수 서비스에서 일반적으로 10~20년 동안 사용할 수 있으며, 부식성이 강한 화학 물질이나 마모가 심한 환경에서도 수년간 버틸 수 있습니다. 용접된 일체형 구조 덕분에 직조 메쉬나 와이어 권선형 대체품과 달리 시간이 지나도 스크린이 풀리거나 변형되지 않습니다.

맞춤형 존슨 스크린이 필요하십니까?

귀하의 공정에 맞게 설계된 존슨 스크린 또는 웨지 와이어 스크린(우물 스크린, 취수 스크린, 탈수 패널, 샌드 컨트롤 스크린, 레진 트랩 등)이 필요하시다면, KAIFIL은 귀하의 정확한 사양에 맞추어 제작해 드립니다. 당사 영업팀에 슬롯 크기, 스크린 직경, 길이, 재질 등급 및 적용 분야 상세 정보를 보내주시면 견적서와 제작 제안을 보내드리겠습니다. 당사의 웨지 와이어 스크린 파이프 제품군을 살펴보시거나 주문 제작형 웨지 와이어 스크린 부품의 견적을 요청하여 오늘 경쟁력 있는 견적을 받아보세요.
